Instalace dekodéru Massoth do lokomotivy DB 182 Taurus
Pro lokomotivu DB 182 Taurus jsem použil dekodér eMOTION XLS a osvětlovací modul
od společnosti Massoth.
Lokomotiva DB řady 182 001-8 "Taurus".
Dekodér eMOTION XLS s repro- duktorem a propojovacími kabely.
Osvětlovací sada Massoth.
Po odšroubování 10 šroubů lze bez problémů oddělit vrchní
a spodní část lokomotivy.
Strojvedoucí v podo- bě současného šéfa firmy PIKO a původní
zdroj osvětlení.
Původní kabelové rozvody - napájení je vedeno z kolejových
sběračů do motorů a k osvětlení.
Propojení konektorů na lokomotivě s dekodérem Massoth: (konektory na stanovišti strojvedoucího jsou označeny navíc písmenem S (např. S1S)
- na pozici GL+ připojíme konektory S2S a S1
- na pozici GL- připojíme konektory S1S a S2
- na pozici MOT+ připojíme konektory M2S a M1
- na pozici MOT- připojíme konektory M1S a M2
Zapojení dekodéru. Původní kabely nelze použít, protože
mají příliš široké konektory.
Pro zapojení kabelů jsem použil dutinkové konektory a smršťo- vací "bužírku".
Zapojení konektorů na lokomotivě.
Detail dekodéru s propojenými konektory na lokomotivě.
Zapojení a upevnění reprodukto- ru pomocí vrutů s podložkami.
Původní osvětlení plastovými světlovody je nutné demonto- vat.
Opatrně odlepíme boční okna kabiny ...
... a vyjmeme přepážku s původním osvětlením.

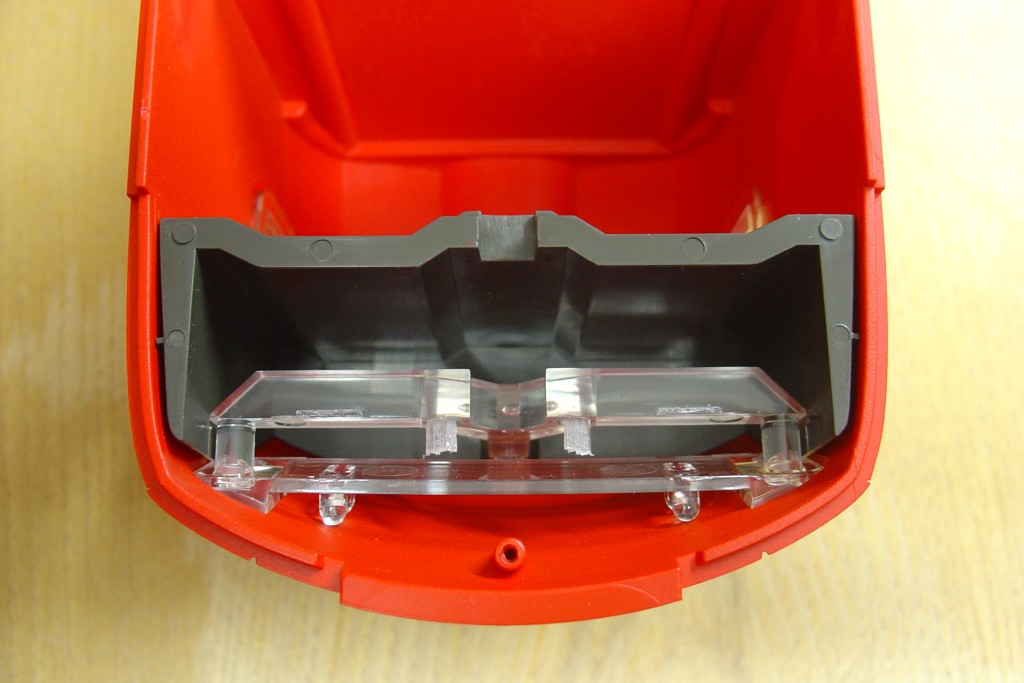

Přepážka s plastovými světlovo- dy a odlepená boční okna.
Již nasazená nová světla. Ještě je nutné přilepit boční okna.
Pro zapojení světel jsem si vybral variantu, kdy světla svítí stejnou
intenzitou a přepínají se dle směru jízdy.
Zapojení světel do dekodéru (na předchozím obrázku je místo
bílé barvy kabelu použita černá).
Původní osvětlení jsem použil pro osvětlení kabiny. Držák žá-
rovky jsem přilepil na spodní stranu přepážky kabiny.
Držák se žárovkou osvětlení kabiny.
Zapojení osvětlení kabiny (jeden kabel na pozici 24- a druhý na
pozici F3. Světla se budou ovlá- dat tlačítkem F3.
